在日常测试测量工作中，您是否曾为不同应用场景下的仪器架构选择而困扰？是追求桌面级的便捷全面，还是满足工厂应用的可靠经济？针对这一痛点，我们创新推出了基于MXI总线的模块化仪表测试设备解决方案，以“横竖都行”的灵活设计，轻松应对多样化测试挑战。

两种机箱，一种总线：MXI构建的通用平台

我们的解决方案核心在于两种标准化机箱————横款E6300与竖款E6400，二者均基于MXI总线构建。确保符合MXI总线电气与机械接口规范的板卡都能在这两种机箱中即插即用，极大提升系统集成的便捷性与资源模块的复用率。

横款E6300：水平插卡，灵活适应多种场景需求

E6300型机箱采用横式结构，板卡水平插入。其标准结构为19英寸3U，提供4个卡槽空间，可根据客户需求定制和扩展，最小可压缩至1U，最高可扩展至6U，满足不同复杂度的模块配置需求。

核心应用领域：模块化高频高速测试仪表、便携式测试测量设备等。

独特优势：结构稳固，支持移动部署与机架固定等多种安装方式，具备良好的场景兼容性与应用灵活性，也可拓展至ATE半导体测试等专业领域。

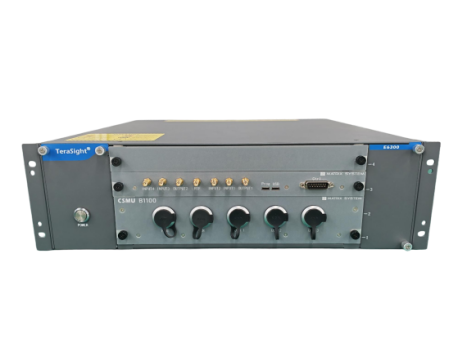

图1.1：射频参数综合测试仪

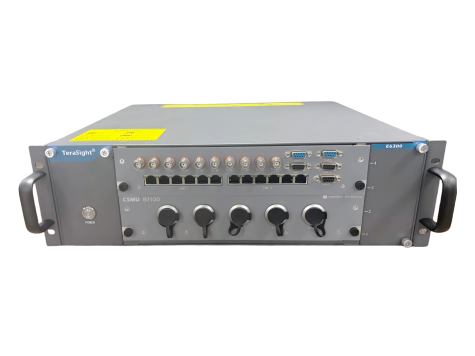

图1.2：硬件加速与网络控制单元

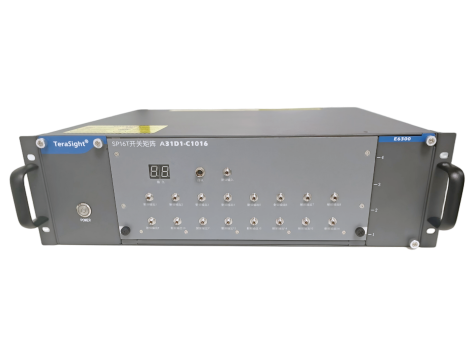

图1.3：射频开关矩阵

竖款E6400：垂直插卡，高密度集成应对复杂测试

E6400型机箱采用竖式结构，板卡垂直插入，标准规格为19英寸8U，提供14个卡槽空间。既可放置于桌面，也可装入标准测试机柜里，特别适合空间有限却需要高密度测试资源的应用场景。

典型应用场景：CP测试、FT测试、工程开发阶段，实现从研发验证到量产测试的无缝过渡。

核心优势：结构紧凑，配置灵活，便于在实验室、工厂车间等环境中进行集中部署与维护。

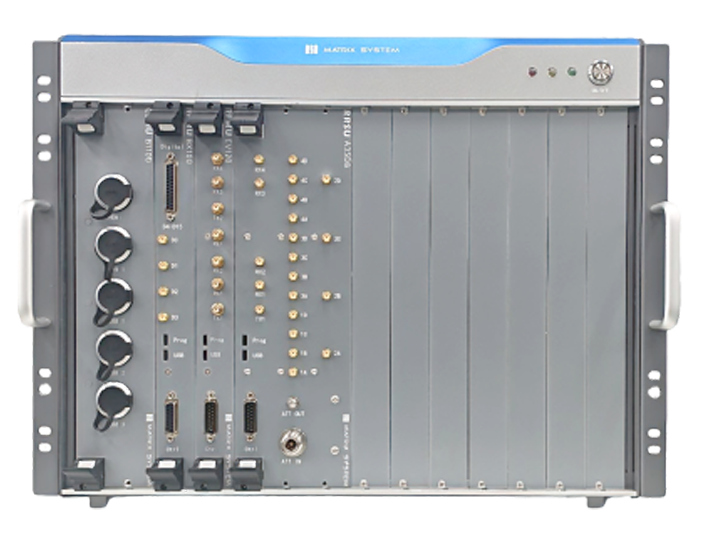

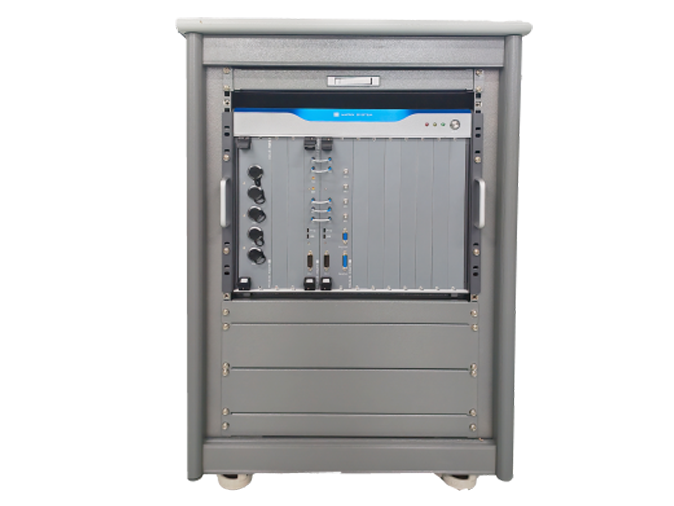

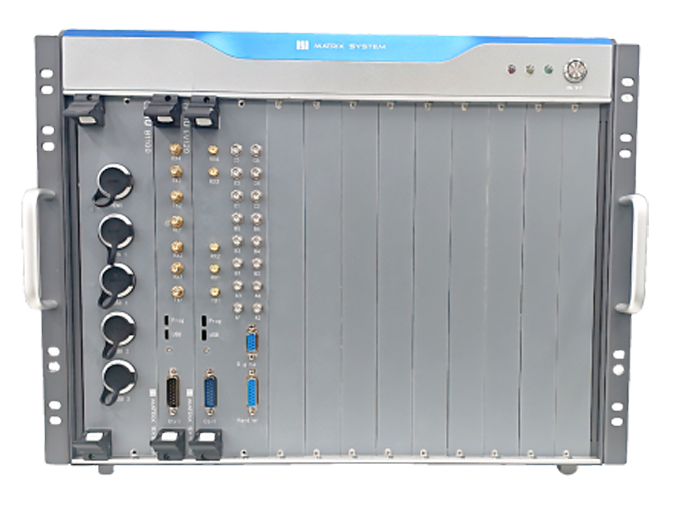

图2.1：4发8收4双向射频芯片通用测试机台	图2.2：4发12收开关与调谐器测试机台	图2.3：立式射频芯片量产测

高通量射频SoC综合测试机台E6500：整合升级，赋能高效测试

基于E6400的高密度特性，我们进一步推出整合式解决方案——高通量射频SoC综合测试机台E6500。该设备以MXI总线为核心架构，通过标准化整合设计，内部可稳定装载两台E6400机台，实现测试资源的叠加与协同控制，形成一套高集成度的专业测试系统。

核心应用场景：射频SoC量产阶段测试、多端口器件并行测试、高吞吐量半导体测试产线等。

核心优势：测试硬件资源更丰富，具有统一的人机交互控制平台，支持hard docking测试模式，内嵌MES接口与数据AI分析功能,兼容各类MXI接口板卡资源，显著降低生产导入和产线升级成本。

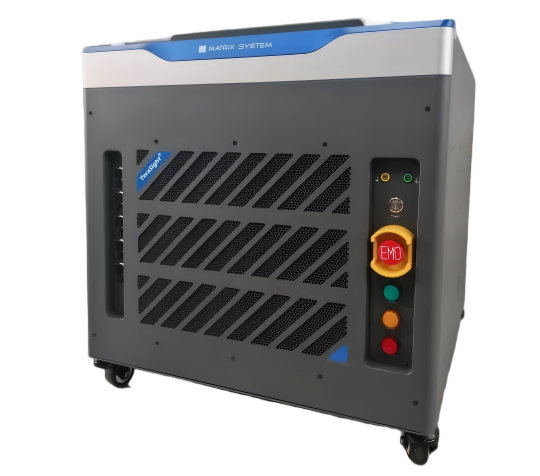

图3.1 高通量射频SoC综合测试机台

横竖皆宜，全面覆盖您的测试场景

“横竖都行”不只是一句口号，更是我们解决方案的核心价值体现。

选型灵活：用户可以根据实际应用场景的空间限制、环境条件与测试需求，自由选择E6300型或E6400型机箱，无需担心板卡兼容性问题。

无缝切换：采用TeraSpirit统一测控平台，同一套功能板卡，只需更换相对应机箱板卡面板后便可在E6300型与E6400型机箱之间无缝迁移，有效保护硬件投资，显著降低系统升级或重构的成本。

为何选择我们的MXI总线模块化解决方案？

MXI总线特色：

资源更多：6U单板，可释放更多资源。

散热更好：优化散热设计，保障长时间运行。

供电更强：强化电源设计，支持高功率模块稳定工作。

MXI总线优点：

高度模块化：基于自研的MXI总线，可快速集成多种功能板卡，构建定制化测试系统。

极佳可靠性：严格的电气与机械规范，确保系统在不同工作环境下稳定运行。

成本更经济：模块化设计减少了仪器重复购置，统一的平台降低了维护难度与备件成本。

无论是专注于工厂的精密半导体测试，还是需要便携仪器仪表的测量任务，基于MXI总线架构的模块化高频高速测试设备解决方案，都能为您提供最适宜的设备形态与可靠的支撑。选择我们，即是选择灵活、高效与可靠。
