前言

近日铭剑电子新一代立式射频芯片测试机台E6410向国内多个封测厂开始批量交付。该产品专为射频芯片量产设计，可适配市场上不同类型的分选机设备。

射频芯片从流片完成到进入终端应用，量产测试是出厂前必须通过的关键环节。研发阶段的测试侧重于功能与性能验证；进入量产阶段，关注点转向批量吞吐能力、测试稳定性与产线适配性。

E6410 的目标，是让射频芯片的量产测试更稳定、更高效、更易与产线协同。

产品介绍

E6410 是一款面向射频芯片大规模量产的立式测试机台。产品采用立式机柜结构，占地面积相对紧凑，便于与分选机并行布置；机柜底部配置滚轮，产线转产时可直接推移，无需额外搬运设备。

整机围绕产线使用场景设计：运行状态一目了然、操作快速可达、日常维护简便。

亮点特色

E6410 以产线吞吐量与长期稳定性为首要目标，在保证测量精度的前提下实现高节拍、高稳定性的批量测试，避免设备成为产线瓶颈。

多芯片并行，提升测试效率。射频通道 8 发 12 收、其中 4 个双向通道，可同时覆盖发射机与接收机指标测试，支持多颗芯片并行测试。

适配多种分选机，协同灵活。E6410 可适配市场上不同类型的分选机设备，与分选机协同完成上料、测试与分级分拣全流程。

操作友好，安全可靠。操作区集中布置电源旋钮、START 启动按键、RUN/ALERT/FAULT 三色状态指示灯及带保护罩的 EMO 急停按钮，异常情况下可快速实施紧急停机。

状态指示灯与急停按钮集中布置，便于产线人员快速识别与响应。

数据参数

信号通道	技术项	参数指标
射频通道	频率范围	0.1~ 6.0GHz
	频率分辨率	1kHz
	激励功率范围	-80 ~ +10dBm
	测量功率范围	-70 ~ +20dBm
	发射功率精度	±0.1dB typical
	通道数	8发12收，4个双向
电源通道	通道数	16
	电压输出范围	-2 ~ +5V
	电流量程	2μA/20μA/200μA/2mA/50mA
	测量精度	≤1%
	功能	FVMI、FIMV、FVMV、FIMI
数字通道	通道数	4
	支持协议及速率	MIPI，固定写入速率52MHz，读26MHz
	电平	LVTTL，LVCOMS

射频通道：频率范围 0.1~6GHz，覆盖当前主流射频芯片的常用工作频段；频率分辨率 1kHz；激励功率范围 -80~+10dBm，测量功率范围 -70~+20dBm；发射功率精度 ±0.1dB（typical）；通道配置 8 发 12 收、其中 4 个双向。

电源通道：16 路，电压输出范围 -2~+5V，电流量程分五档（2μA/20μA/200μA/2mA/50mA），测量精度 ≤1%，支持 FVMI、FIMV、FVMV、FIMI 四种工作模式。

数字通道：4 路，支持 MIPI 协议，写入速率 52MHz、读取速率 26MHz，电平兼容 LVTTL、LVCOMS。

接口介绍：机柜正面 1A~4D 共 16 路射频测试接口，用于被测芯片的射频信号接入；D0~D3 控制接口、D4~D15 并口及 Ctrl 接口，用于与分选机等外部设备的信号交互与联机控制；操作区配备电源旋钮、START 启动键、RUN/ALERT/FAULT 状态指示灯与 EMO 急停按钮；机柜侧面提供 HDMI、LAN 及 USB 接口，便于程序调试、数据导出与测试记录拷贝。

产品图片

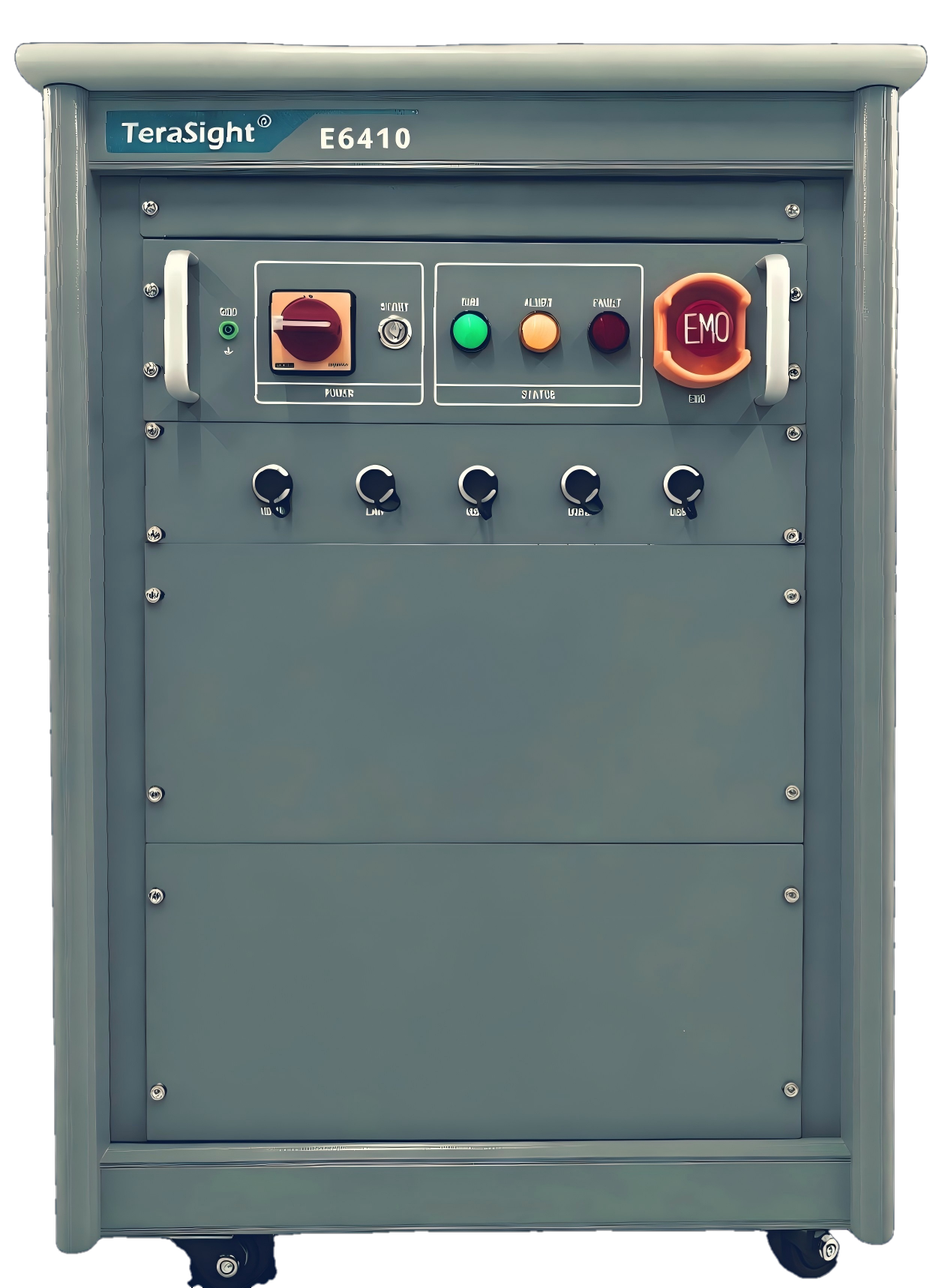

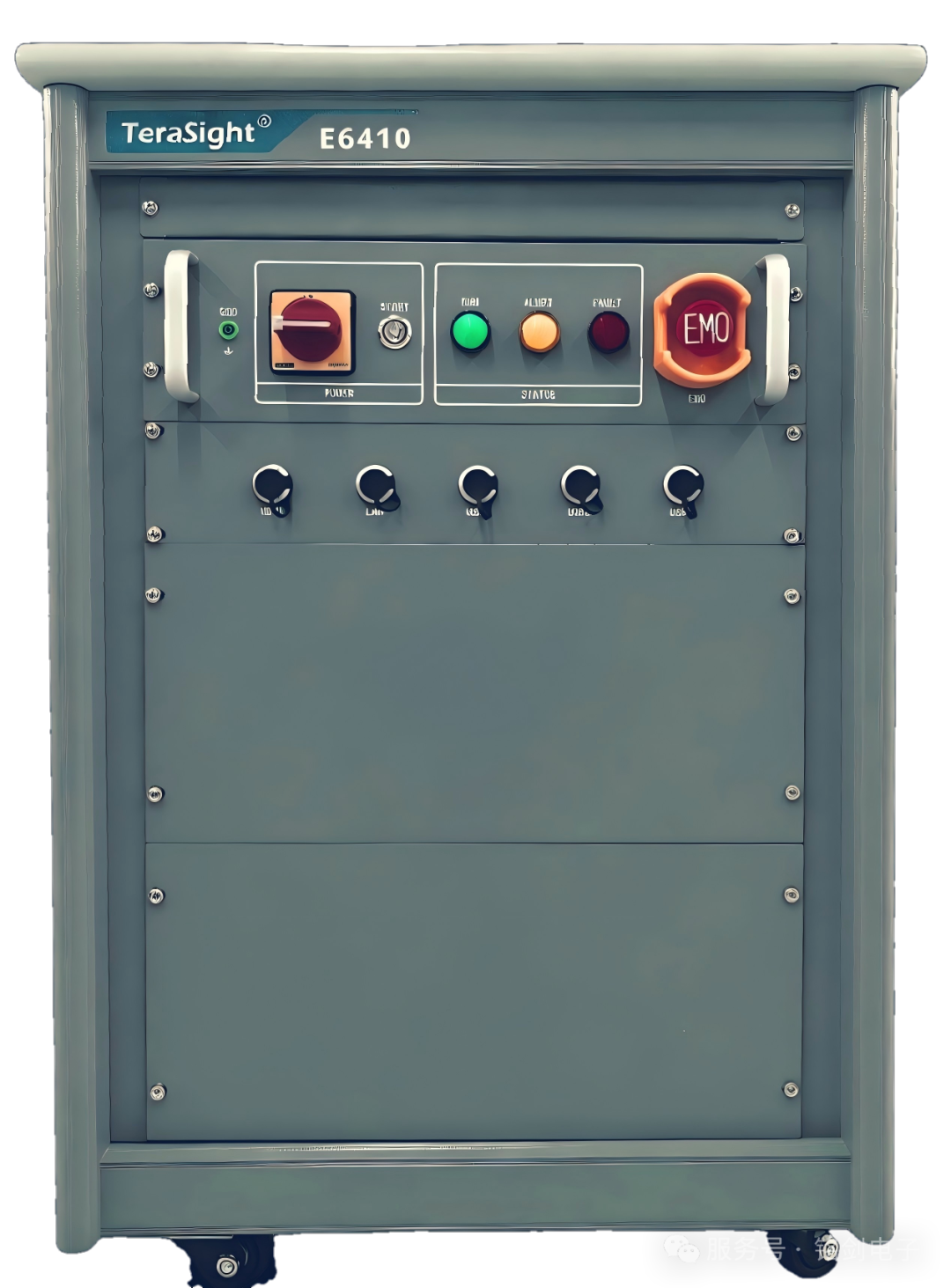

操作区与控制面板布局。

应用场景

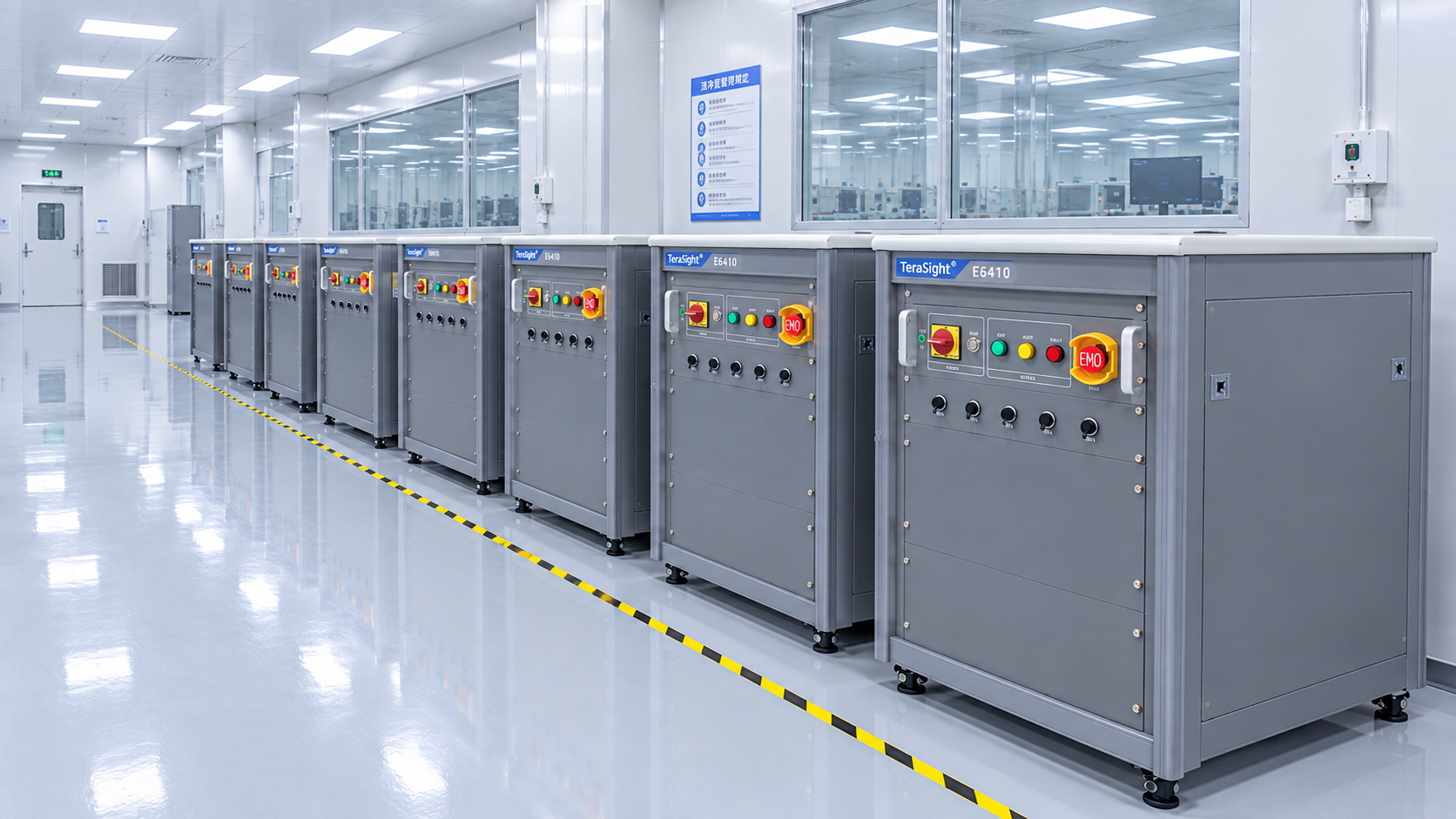

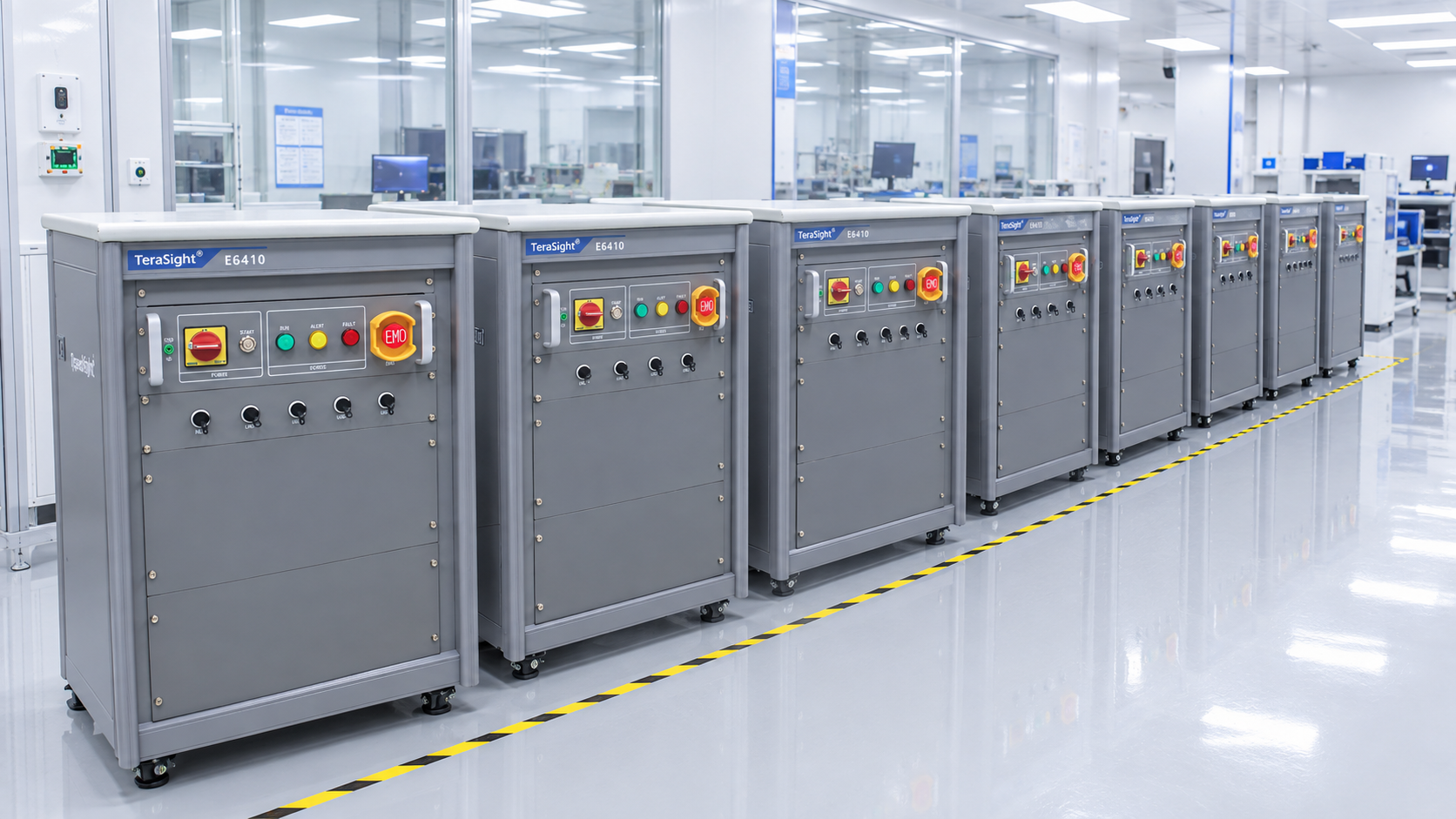

射频芯片量产产线：E6410 面向射频芯片大规模量产设计，可长期连续运行，配合分选机完成批量测试，满足产线高节拍需求。

与不同类型分选机协同：E6410 可适配市场上不同类型的分选机设备；针对产线具体型号的对接方式与通信协议，欢迎联系我方技术人员，我们将结合实际产线情况提供适配方案。

低功耗射频芯片测试：电源通道支持多档电流量程与 FVMI、FIMV、FVMV、FIMI 四种工作模式，可在供电的同时完成电流测量，适用于低功耗射频芯片静态电流等精细化测试需求。

多芯片并行测试：8 发 12 收（含 4 个双向）的射频通道配置，支持发射机与接收机指标同时覆盖及多芯片并行测试，适配对测试效率要求较高的量产场景。

结语

量产测试设备的综合表现，最终取决于其在产线环境下的长期稳定性与可靠性。E6410以其通用性、高稳定性、高性价比获得客户的信任。我们期待更多行业朋友试用和使用我们的TeraSight系列测试机台，为大家的量产测试提供新的选择。
