l 典型参数

参数	典型值
工作频率	DC-40GHz
通道数	64/128/192
输出端口尺寸	2.92mm
测试误差	与网分的插入损耗、串扰结果对比，40G 以内插损偏差0.5dB，串扰偏差2dB
测试时间	10kHz 中频带宽，平均每个s4p≤2.5s
开关使用寿命	≥500 万次

l 软件界面图

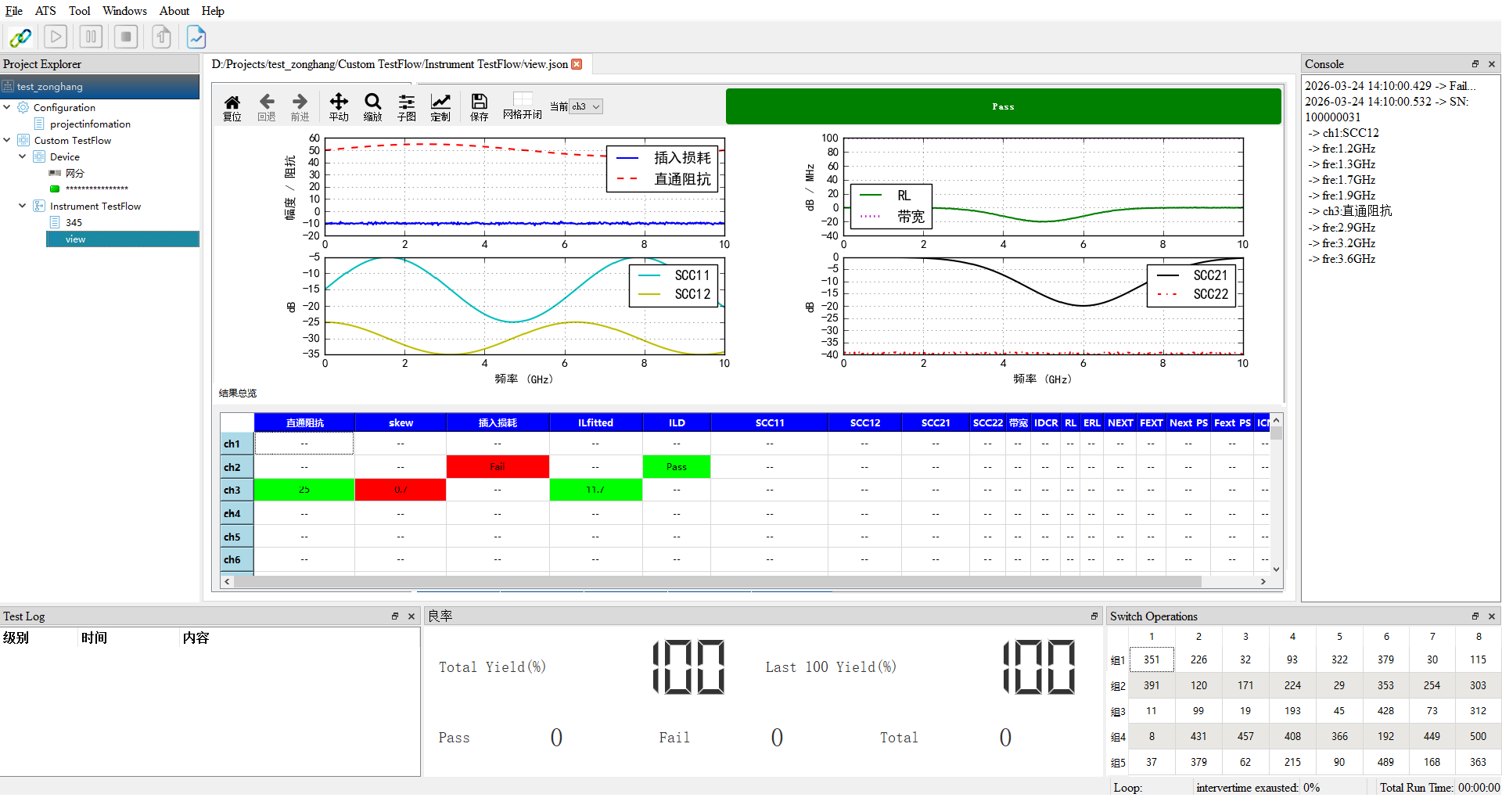

                                      图 1  软件主界面
测试结果显示的用户界面如上图所示，从上到下依次是曲线、表格、日志、良率和开关切换次数。

界面右侧区域集中显示了所有导致测试FAIL的位置或者频点信息，其详细信息包括了通道、测试项、位置或频点、测试值。

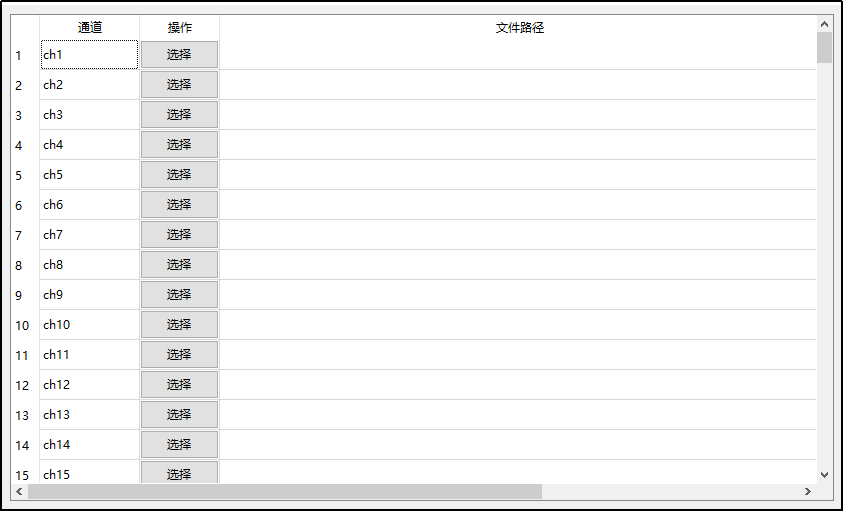

                                            图 2  去嵌配置

每个端口都可以单独设置去嵌线。

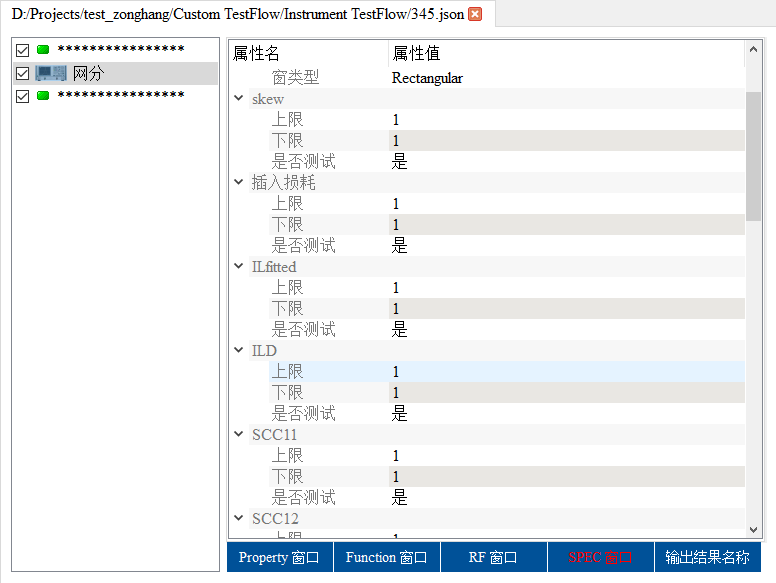

                                            图 3  测试内容

测试项包括：直通阻抗（Hanning 窗等多种窗函数选择，显示信号上升沿且可以调整）、skew（包含时域法和频域法）、插入损耗、ILfitted、插入损耗波动/ILD、SCC21（其它共模性能）、带宽、IDCR（ILcd–ILdd）、回波损耗、ERL、串扰（近端串扰、远端串扰和NEXT_PS、FEXT_PS）、ICN、COM，以及单端测试项；

测试项目可以勾选。

l 配置清单

名称	典型指标	型号	品牌	数量
矢量网络分析仪	工作频率：10MHz-40GHz 端口数：4 接口类型：2.92mm	------	市场主流品牌均可	1台
开关矩阵	工作频率：DC-40GHz 端口数：64/128/192 接头类型：2.92mm Male 使用寿命：500万次以上	A3000	铭剑电子	1套
控制软件	1.支持与矢网通信以及矢网参数配置； 2.支持矢网去嵌功能调用、辅助校准； 3.支持测试结果导出以及测试报告生成；	S1200	铭剑电子	1套
电子校准件	频率：10MHz-40GHz 端口尺寸：2.92mm	------	市场主流品牌均可	1个
射频线缆	长度≥1m；端口：2.92mm		铭剑电子	若干
