器件供电与测量单元DPSU（Device Power Supply unit,以下简称DPSU）是一款高速、高精度的电源板卡，可以为DUT提供高精度FV激励，同时具备对DUT进行精密测试的功能。具有多通道，高精度，多触发方式等特点。适用于MXI1.0接口，可搭配铭剑电子发布的TeraSight® E6500系列测试机使用。

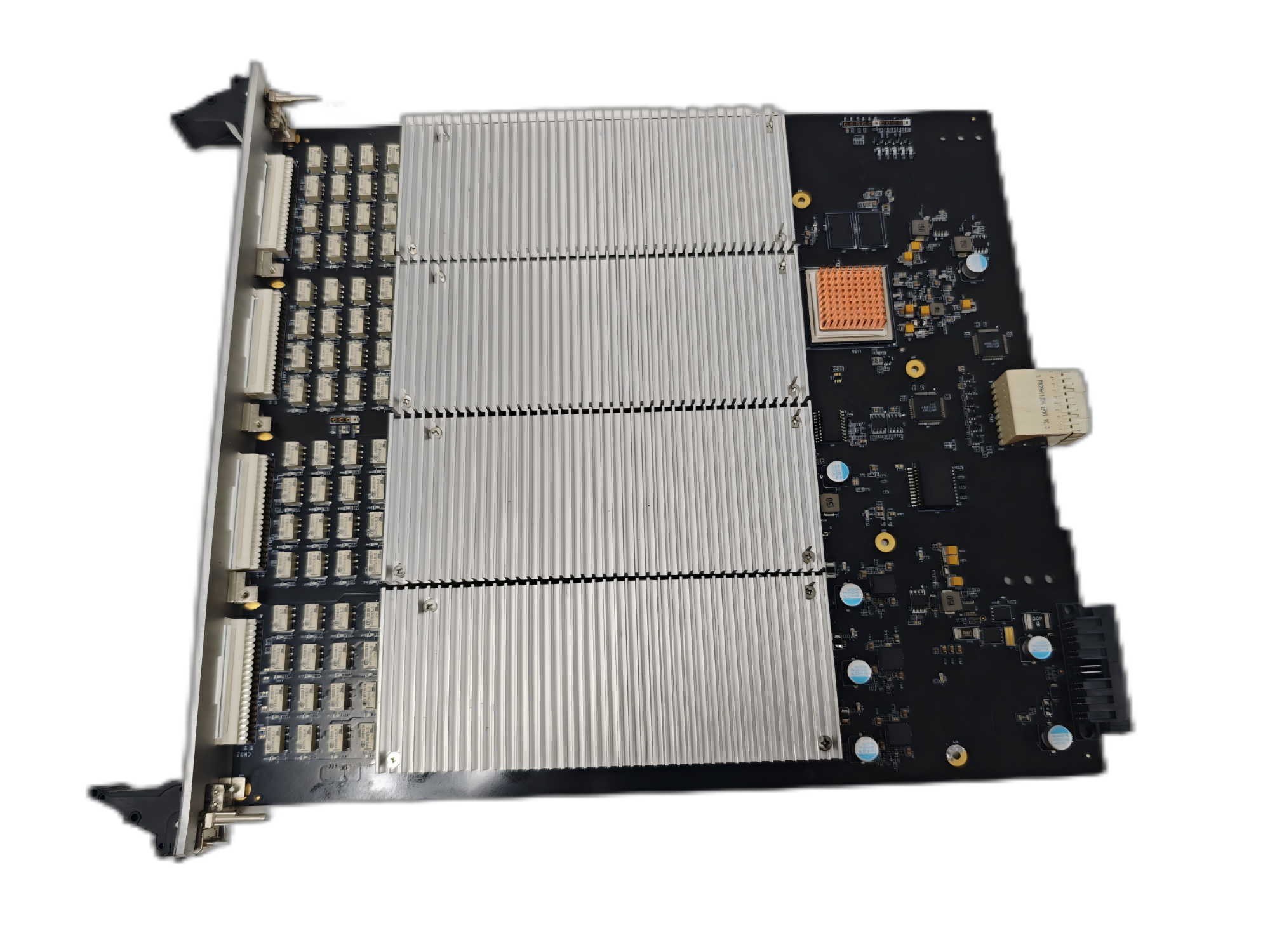

板卡实物图

该板卡支持32CH单独输出，采用主板+子板的方式实现，每张子板支持8CH输出，通过主CPU控制四个子CPU控制输出。电压输出-2V～6.5V可灵活配置，可支持Gang 9.6A的宽电流范围。通信协议采用千兆网络，能实现更快速的响应，板卡功能框图如下：

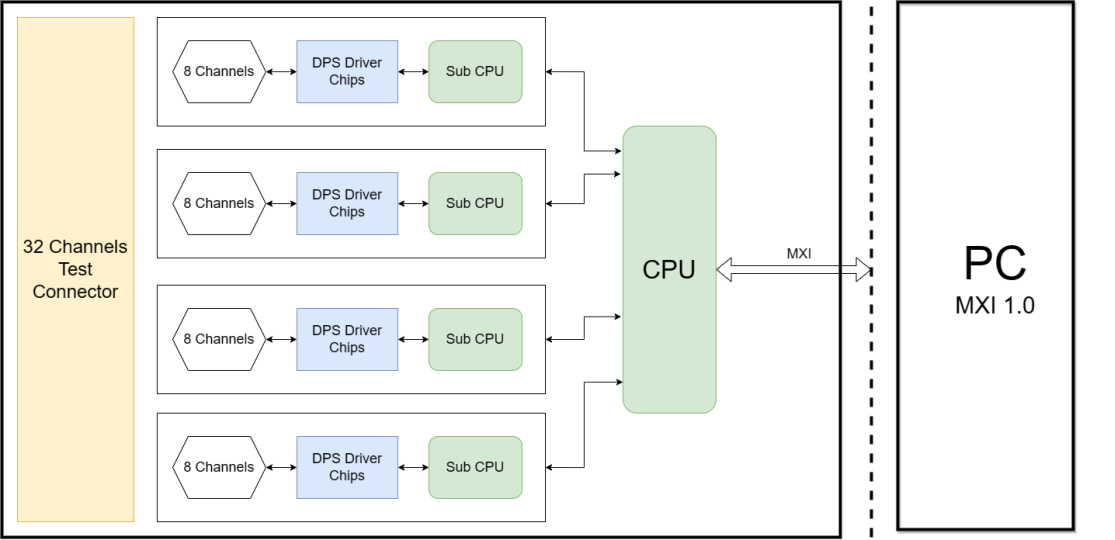

功能框图

产品特点

多输出通道---可提供32个独立输出通道；

宽电压范围---可以实现-2V～6.5V自定义输出；

多电流档位---5μA～1.2A可配置电流输出档位；

多触发方式---具备内部、外部多种触发方式，可同步其他板卡使用；

多保护功能---集成过流，过压，过温等多种保护功能。

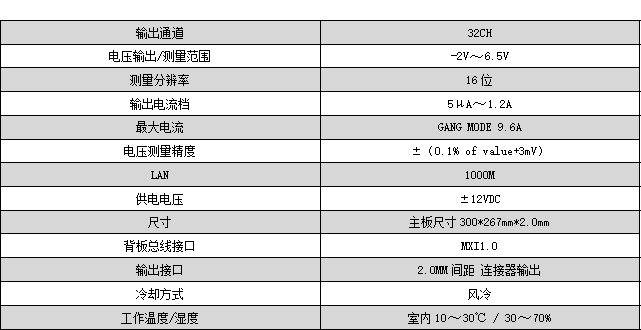

性能指标参数
